모니터링 솔루션 > 볼트 하중 모니터링

InterBolt 기술

Technology

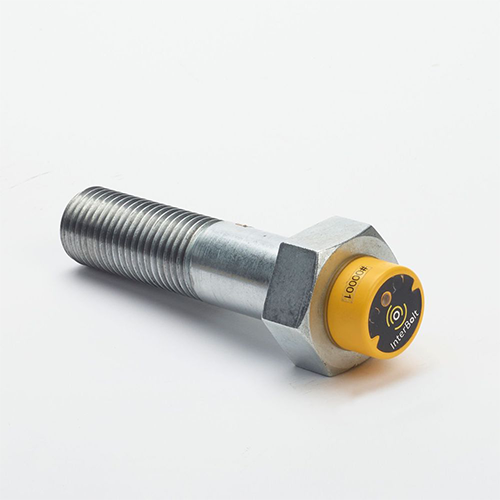

볼트 하중 모니터링을 위한 InterBolt

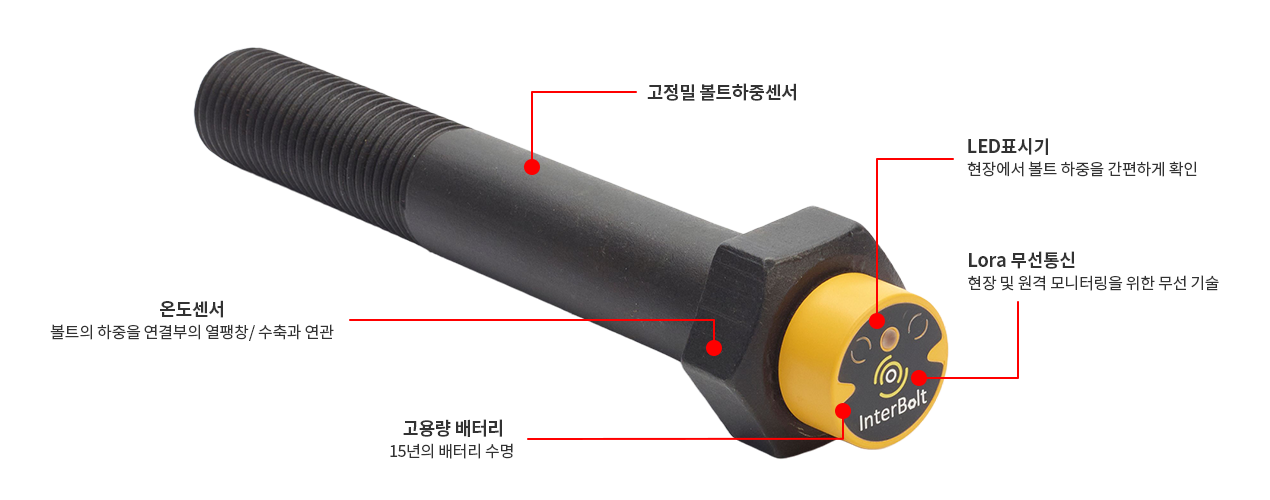

볼트 연결의 무결성을 보장하는 가장 좋은 방법은 볼트 하중(Load)을 측정하는 것입니다. 역사적으로 볼트 하중을 직접 측정하려면 전문기술자가 현장에 있어야 하고 값비싸고 내구성이 약한 유선장비를 사용해야 했기 때문에 많은 응용 분야에서 적용하기 힘들거나 불가능했습니다. 이런 문제를 해결하기위해 InterBolt는 볼트나 스터드에 내장된 고정밀 볼트 하중 센서를 갖추고 있습니다.

  • 볼트를 정확하고 반복적으로 체결할 수 있도록 설치 중에 기술자에게 실시간 볼트 부하룰 측정하고 제공.

  • 현장 정기점검이 필요 없는 볼트 하중 원격 모니터링 시스템.

  • 지속적으로 고정밀한 볼트 부하 측정을 통해 볼트 풀림, 파손등 고장을 예측하여 예지 보전을 수행할 수 있습니다

어떻게 작동하나요?

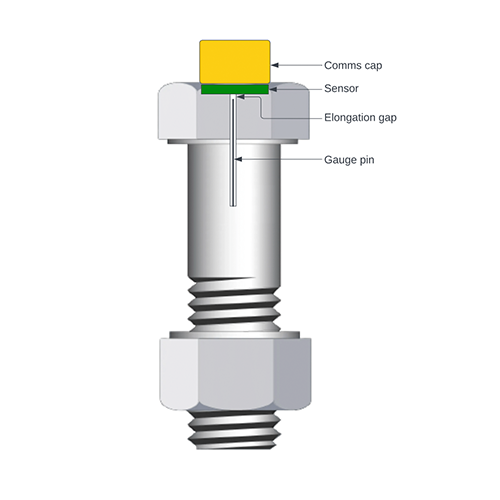

InterBolt는 하중을 받는 패스너의 신장률을 측정하여 볼트 하중을 측정합니다.

볼트는 스프링처럼 작용하며 조일 때 조금씩 늘어나도록 설계되었습니다. 이러한 고유한 볼트 스프링 장력은 조인트를 함께 고정하고 작동 중에 느슨해짐을 방지하는 조임력을 발생시킵니다. 또한 힘과 신장 사이의 관계는 볼트가 항복점에 도달할 때까지 일정합니다.

InterBolt에 내장된 감지 기술은 게이지 핀 원리를 사용하여 볼트 신장을 측정하고 이를 볼트 하중(또는 조임력)의 정확한 측정으로 변환합니다. 모든 InterBolt는 전체 부하 및 온도 범위에 걸쳐 교정되기 때문에 별도로 현장 교정이 필요하지 않습니다.

InterBolt 센서는 유효 길이의 변화에도 영향을 받지 않으므로 특정 볼트 연결에 대한 구성 없이 사용할 수 있습니다.

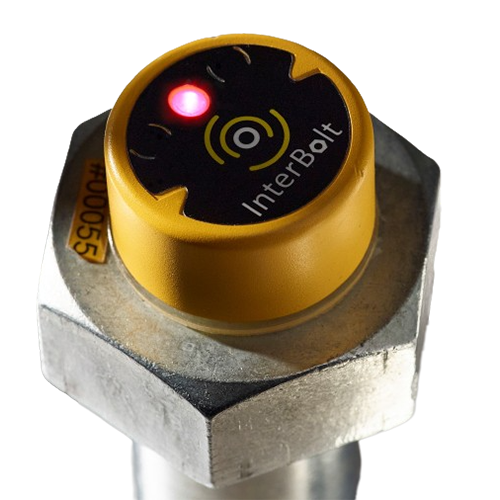

LED 표시기

InterBolt는 볼트 하중을 간단하고 빠르게 검증할 수 있는 매우 밝은 LED 표시기를 갖추고 있습니다

  • 빨강색 점멸 – 볼트 하중이 너무 낮음

  • 녹색 점멸 – 볼트 하중이 정상 범위에 있음.

  • 빨강/녹색 점멸 – 볼트 하중이 너무 높음

  • 빨강색 지속 - 볼트 하중이 패스너의 보증 하중보다 높으며 패스너가 영구적으로 신장될수 있는 상태

LED 표시기를 사용하면 무겁거나 번거로운 도구, 외부 전원 공급 장치 및 복잡한 설정 절차 없이 몇 초 만에 볼트 부하 검증이 가능합니다.

LED 표시기는 20m 떨어진 곳에서도 볼 수 있습니다.

현장 볼트 하중(Load) 모니터링

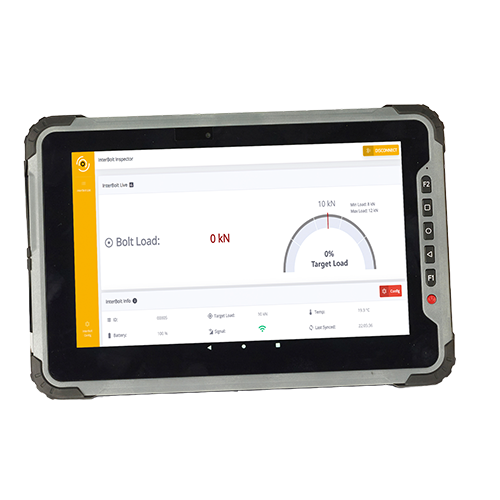

내장된 LED뿐만 아니라 InterBolt는 체결 작업 중에 InterBolt 태블릿 어플에 연결하여 볼트 하중을 시각화할 수 있습니다.

InterBolt 태블릿 솔루션을 사용하면 여러 센서의 볼트 하중 측정값을 실시간으로 시각화할 수 있습니다.

InterBolt와 태블릿 간의 연결은 LoRa 무선 네트워크를 통해 이루어집니다.

MORE

InterBolt 클라우드

InterBolt는 InterBolt 게이트웨이를 통해 볼트 하중 데이터를 원격 네트워크로 주기적으로 전송합니다. 이를 통해 실시간으로 원격 액세스가 가능하기 때문에 기술자가 현장에 있을 필요가 없습니다.

각 게이트웨이는 수천 개의 InterBolt를 연결할 수 있으며, 일반적으로 센서 연결수가 아닌 무선 네트워크 범위(일반적으로 1km)에 의해 제한됩니다.

InterBolt 클라우드에서 볼트 하중 측정값은 다음과 같이 처리됩니다.

  • 저장

    설치부터 해체하여 폐기까지의 볼트 하중 샘플이 저장되므로 볼트 수명에 대한 전체 이력 개요를 파악할 수 있습니다.
  • 분석

    클라우드 시스템은 볼트 하중이 사전 정의된 임계값을 초과하거나 특정 상태로 상승 추세를 보일 때 경고를 생성합니다.
  • 시각화

    클라우드에는 하나의 센서에서 볼트 하중을 시각화하는 것부터 자산의 3D 모델 위에 볼트의 상태를 겹쳐 표시하는 등 다양한 시각화 옵션이 있습니다.

배터리 수명

InterBolt에는 엔드 캡에 배터리 솔루션이 탑재되어 있습니다.

배터리는 유지보수 없이 최대 15년 동안 InterBolt를 작동시킬 수 있습니다.

배터리가 소진되면 볼트를 풀 필요 없이 앤드 캡을 오픈하여 30초 이내에 배터리를 교체할 수 있습니다.
단순히 두 개의 엔드 캡 스크류를 제거하고 교체하면 됩니다.

무선 통신 범위

InterBolt는 LoRa 무선 통신을 활용하여 볼트 하중 데이터를 원격 모니터링을 위한 InterBolt 게이트웨이와 현장 모니터링을 위한 InterBolt 태블릿으로 전송합니다.

LoRa는 장거리 및 저전력 무선 통신을 위한 최적화된 변조 기술 (spread spectrum)을 사용합니다.

InterBolt는 LoRa PHY 레벨과 고효율 안테나, 그리고 스스로 학습하는 적응형 채널 최적화 프로토콜을 결합하여 사용합니다. 결과적으로 최대 1km까지의 무선 범위를 제공하면서 최대 15년 동안 배터리 수명을 유지합니다.

장거리 무선 솔루션으로 인해 대상설비 전체 센서 모니터링은 일반적으로 하나의 InterBolt 게이트웨이만 필요합니다.

다른 솔루션들은 보통 훨씬 낮은 무선 범위를 갖고 있어 여러 게이트웨이/리피터에 대한 추가 하드웨어 비용 및 각각의 전원을 제공하기 위한 추가 설치 비용과 시간이 발생합니다.

정확성

InterBolt는 최고 수준의 센서 정확도를 가지고 있으며, 정확도는 95%입니다.

최대 5%의 오차에는 히스테리시스, 비선형성 및 반복성에 기인한 오차가 포함됩니다.

InterBolt 내부의 설치되는 독점 볼트 하중 센서는 구성 요소 노화 및 온도 보상 기능을 갖추고 있어, InterBolt는 전체 운영 온도 범위 및 전체 운영 수명 동안 명시된 정확도를 유지할 수 있습니다.

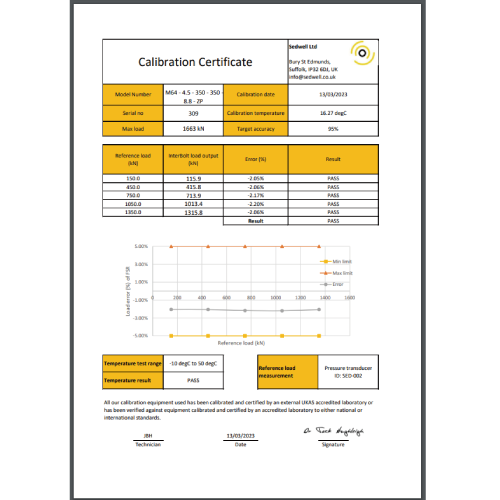

각 InterBolt는 제조 단계에서 교정되며 교정 인증서가 함께 제공됩니다.

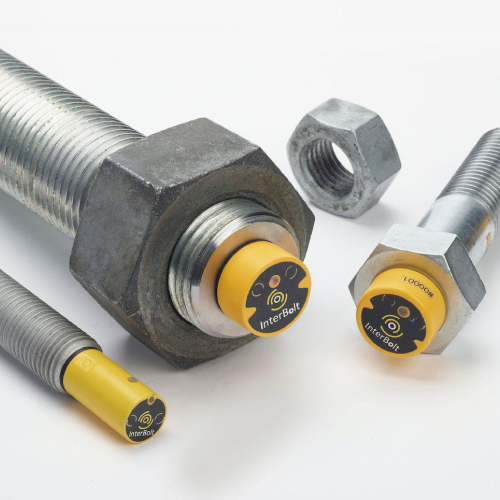

모든 볼트, 스터드, 산업 어디든 적용

InterBolt는 다양한 크기의 볼트 및 스터드에 사용할 수 있습니다.

일반적으로 대형 직경의 패스너(fasteners) - M24 또는 1인치 이상 - 에 적용되지만, 이 기술은 M10과 같은 작은 볼트 직경에도 적용될 수 있습니다.

InterBolt는 고객으로부터 제공된 볼트에 센서를 내장하거나,
유럽의 승인된 공급 업체를 통해 패스너(fasteners)를 제공합니다.

실시간 데모 데이터 접속 (Live data access)

다음은 해상 풍력 성장 파트너십(Offshore Wind Growth Partnership)과의 프로젝트를 통해 자금을 지원받은 해상 데모 터빈에 실제 설치를 위한 InterBolt Cloud 플랫폼에 대한 링크입니다.

사이트 : Dashboard.interbolt.co.uk
