모니터링 솔루션 > 볼트 하중 모니터링

원격 모니터링

Remote Monitoring

실시간 자동 볼트 하중 모니터링

볼트 하중을 원격으로 액세스할 수 있어 기술자가 현장에 있을 필요가 없습니다.

볼트 연결의 조임 상태를 확인하려면 일반적으로 현장 기술자가 작동하는 수동 도구가 필요하므로 인적 오류가 발생하기 쉽고 비용이 많이 들며 자산 가동 중지 시간이 발생하고 여러 건강 및 안전 위험이 발생합니다.

InterBolt 게이트웨이 및 클라우드 시스템을 사용하면 볼트의 체결 상태를 실시간으로 원격 모니터링할 수 있으므로 현장 검사가 필요하지 않습니다.

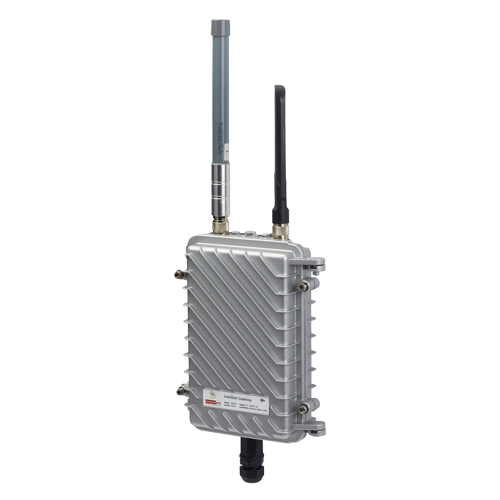

InterBolt 게이트웨이

InterBolt 게이트웨이는 InterBolt 센서를 원격 네트워크에 연결하여 기술자가 현장에 있을 필요 없이 지속적이고 자율적인 볼트 하중 모니터링을 가능하게 합니다.

특히 이는 로컬 LoRa 네트워크를 통해 InterBolts에서 데이터를 캡처하고 이를 이더넷, 셀룰러 또는 위성 연결을 통해 InterBolt 클라우드 시스템이나 타사 클라우드 시스템으로 전달하는 데 사용되는 데이터 집중 장치 및 게이트웨이입니다.

InterBolt 게이트웨이는 IP67의 침투 보호 등급으로 열악한 환경에 맞게 설계되었습니다.

다음과 같은 다양한 장착 옵션이 있습니다. 모든 애플리케이션에 적합한 폴 마운트, VESA, 자기 또는 DIN 레일 마운트.

InterBolt 게이트웨이는 '플러그 앤 플레이'이지만 관리 및 설정을 위한 내장 웹 서버도 포함되어 있습니다.

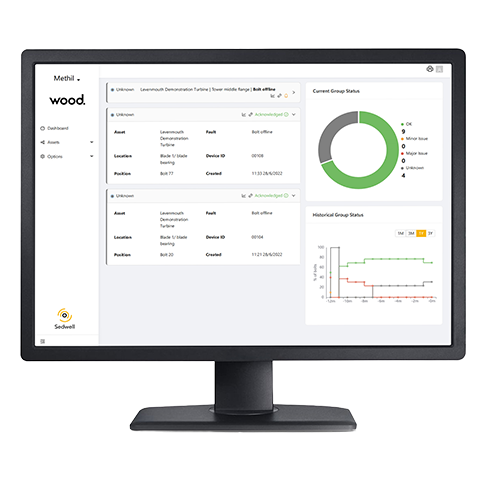

InterBolt 클라우드

InterBolt 클라우드는 운영팀이 볼트 연결을 원격으로 모니터링하는 데 사용하는 플랫폼입니다.

InterBolt 클라우드에서 확인 가능한 볼트 하중 샘플은 다음과 같습니다.

  • 저장

    설치부터 해체하여 폐기까지의 볼트 하중 샘플이 저장되므로 볼트 수명에 대한 전체 이력 개요를 파악할 수 있습니다.
  • 분석

    클라우드 시스템은 볼트 하중이 사전 정의된 임계값을 초과하거나 특정 상태로 상승 추세를 보일 때 경고를 생성합니다.
  • 시각화

    클라우드에는 하나의 센서에서 볼트 하중을 시각화하는 것부터 자산의 3D 모델 위에 볼트의 상태를 겹쳐 표시하는 등 다양한 시각화 옵션이 있습니다.

상태 모니터링 시스템이 확립된 조직의 경우 InterBolt 데이터는 구성 가능한 엔드포인트를 통해 '게이트웨이 수준’ or API를 통해 '클라우드 수준'에서 타사 시스템에 통합될 수도 있습니다.

볼트 하중 이력 관리

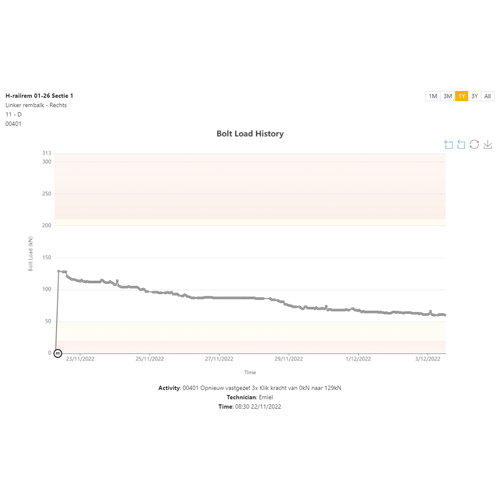

볼트 연결의 장기적인 성능을 분석하기 위해 설치부터 해체하여 폐기까지 캡처된 모든 볼트 하중 샘플은 클라우드 플랫폼에 저장되며 이력은 볼트 하중 그래프(그림)를 통해 볼 수 있습니다.

이를 통해 엔지니어는 다음을 수행할 수 있습니다.

  • 볼트가 정확하게 조여졌는지 확인하기 위해 설치 시 달성된 볼트 하중을 평가합니다.

  • 설치 후 처음 몇 주 동안 발생할 수 있는 정착 및 매립 손실을 정량화합니다.

  • 중장기적으로 발생할 수 있는 진동으로 인한 풀림이나 피로 장애를 식별합니다.

볼트 하중 이력 그래프는 그래프에 나타난 알람 임계값과 함께 볼트 하중 측정에 대한 맥락을 제공합니다.

그래프 상의 황색 및 빨간색 영역처럼 경고 알람의 임계값이 표시됩니다.

볼트 하중의 급격한 변화로 이어질 수 있는 이벤트에 대한 추가 통찰력을 제공하기 위해 유지 관리 이벤트(원 안의 M)도 표시됩니다.

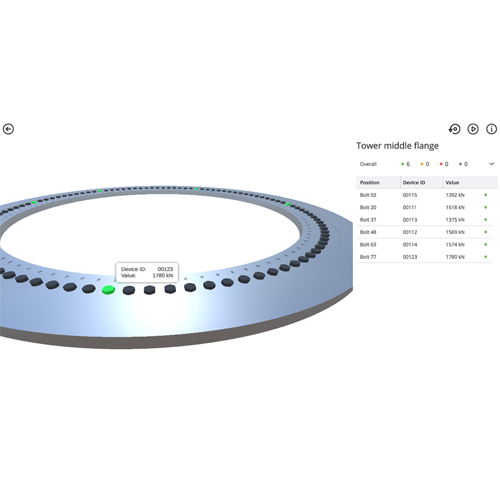

3D 모델링

InterBolt 클라우드는 볼트 하중 측정값을 자산의 특정 위치에 할당하는 자산 중심 플랫폼입니다.

이 위치 데이터를 사용하면 볼트 하중 데이터를 자산 자체의 3D 모델에 겹쳐서 표시할 수 있습니다.

이를 통해 운영팀은 결함이 발생한 위치를 정확히 알 수 있을 뿐만 아니라 근처의 볼트에 미치는 영향을 이해하는 데 도움이 됩니다.

InterBolt 클라우드 플랫폼은 풍력 터빈부터 버킷 굴삭기에 이르기까지 광범위한 3D 모델을 제공합니다.

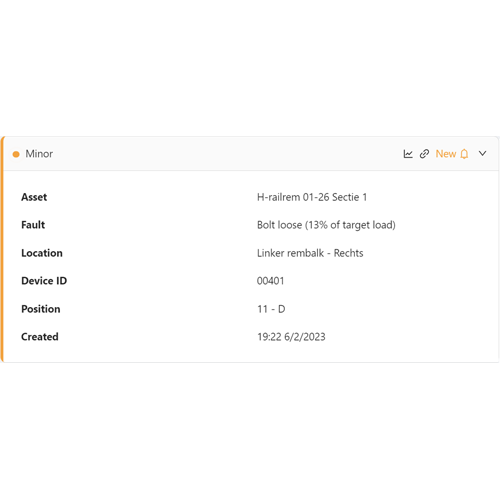

실행 가능한 유지보수 통찰력

InterBolt 클라우드 플랫폼은 볼트 하중이 사전 정의된 임계값을 초과하거나 특정 상태를 향해 상승하는 추세를 보일 때 알람 경고를 보내주는 분석 엔진이 내장되어 있습니다.

각 알람는 고장 유형에 대한 명확한 개요와 함께 고장이 발생한 위치에 대한 위치 정보를 제공합니다.
모든 알람는 볼트 하중 그래프에 직접 연결되어 사용자는 볼트의 현재 및 과거 성능을 그래픽으로 확인할 수 있습니다.

알람 임계값은 클라우드 플랫폼을 통해 개별 볼트 기준으로 구성할 수 있습니다.
다양한 심각도의 알람을 생성하여 운영팀이 유지보수의 긴급성을 이해하는 데 도움을 줄 수 있습니다.

클라우드에서 생성된 알람은 이메일이나 SMS를 통해 주요 이해관계자에게 전송되어 중요한 문제 감지와 해결 조치가 취해질 때까지 소요되는 시간을 최소화할 수도 있습니다.

알람 기능은 궁극적으로 운영 팀이 문제확인을 위해 각 InterBolt의 볼트 하중을 주기적으로 확인할 필요가 없음을 의미합니다.

대신, 클라우드 플랫폼은 이를 자율적으로 수행하고 운영팀이 조기에 조치를 취할 수 있는 유지 관리 통찰력을 제공합니다.

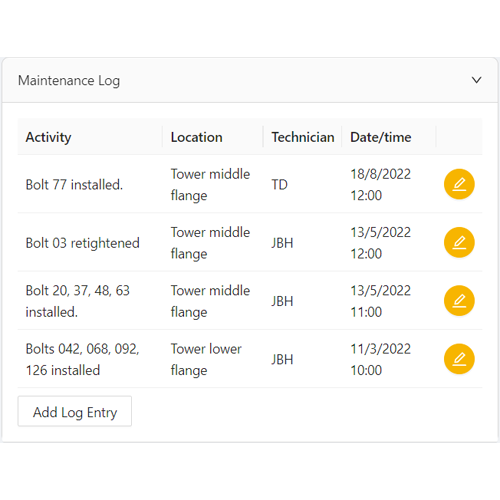

디지털 유지보수 기록

InterBolt 클라우드는 볼트를 설치부터 해체하여 폐기하기까지 현장 활동의 전체 기록을 문서화하고 볼트 하중 측정과 연관시킬 수 있도록 디지털 유지 관리 기록을 통합합니다.

과거 볼트 하중 그래프에서 유지 관리 이벤트는 x축에 표시되어 유지 관리 활동, 타임스탬프 및 관련된 기술자에 대한 명확한 설명을 제공합니다.

실시간 데모 데이터 접속 (Live data access)

다음은 해상 풍력 성장 파트너십(Offshore Wind Growth Partnership)과의 프로젝트를 통해 자금을 지원받은 해상 데모 터빈에 실제 설치를 위한 InterBolt Cloud 플랫폼에 대한 링크입니다.

사이트 : Dashboard.interbolt.co.uk
이메일: demo@interbolt.co.uk
비밀번호: Intelligentbolting
