교육 솔루션 > 결함 시뮬레이터

결함 시뮬레이터

Fault Simulator

진동시험, 특히 회전기계의 진동을 분석하려면 적절한 신호를 발생시키는 시뮬레이션 장치가 있어야 합니다 . 설비진단 시뮬레이터는 산업현장에서 발생할 수 있는 설비의 대표적인 결함을 인위적으로 발생시키는 장치로서 설비 진단 교육에 필수 장비입니다. 진동 시뮬레이터는 설비에서 발생할 수 있는 Balancing과 베어링 불량, Shaft Alignment, Unbalance 등을 구현할 수 있습니다.

제품

Product

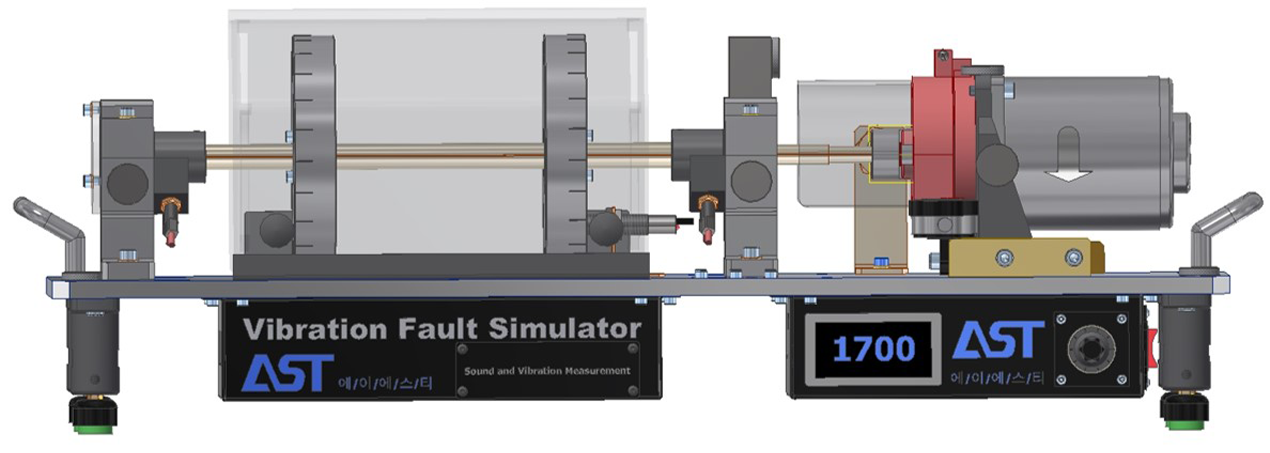

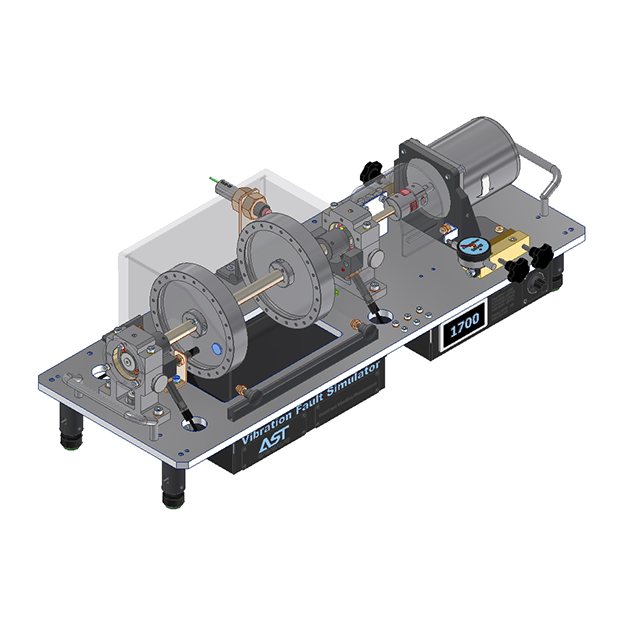

  • 진동 결함 시뮬레이터 / 진동 분석 교육장비

    Vibration Fault Simulator (AST-VFS)
    · 결함 구현
    - 질량 불평형 (Unbalance)
    - 축 정렬 불량 (Misalignment)
    - 헐거움 (Looseness)
    - 베어링 결함 (Roller & Ball Bearing BPFO, BPFI)
    - 공진 (1st Mode)
    - 기어 (Gear Mesh & Eccentricity Failure)
    - 벨트 (Belt Wear, Slip Problems)
    · 추를 추가 할 수 있는 로터 디스크
    · 회전속도 : 1700RPM or 3600RPM
    · 사이즈 : 250W x 680L x 250H (mm)
    · 발란싱 디스크 – 140mm
    · RPM 표시
    · 변위센서 장착 지그
    · RPM 센서 장착 지그
    · 안전커버

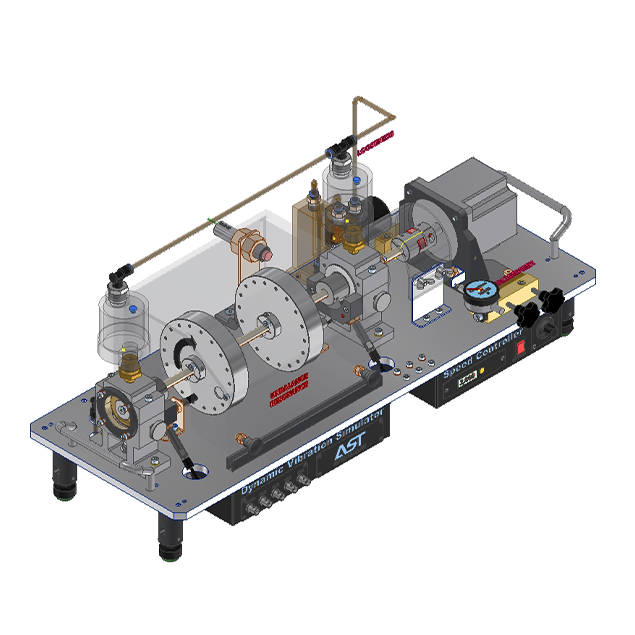

  • 동적 진동 결함 시뮬레이터 / 진동 분석 교육장비

    Dynamic Vibration Simulator (AST-DVS)
    · 결함 구현
    - 질량 불평형 (Unbalance)
    - 축 정렬 불량 (Misalignment)
    - 헐거움 (Looseness)
    · 슬리브 베어링의 윤활유 순환
    · O-RING을 이용한 자유로운 로터 동적 진동 효과
    · 회전속도 : 1700RPM or 3600RPM
    · 사이즈 : 333W x 720L x 336H (mm)
    · 발란싱 디스크 – 120mm
    · RPM 표시
    · 변위센서 장착 지그
    · RPM 센서 장착 지그
    · 안전커버

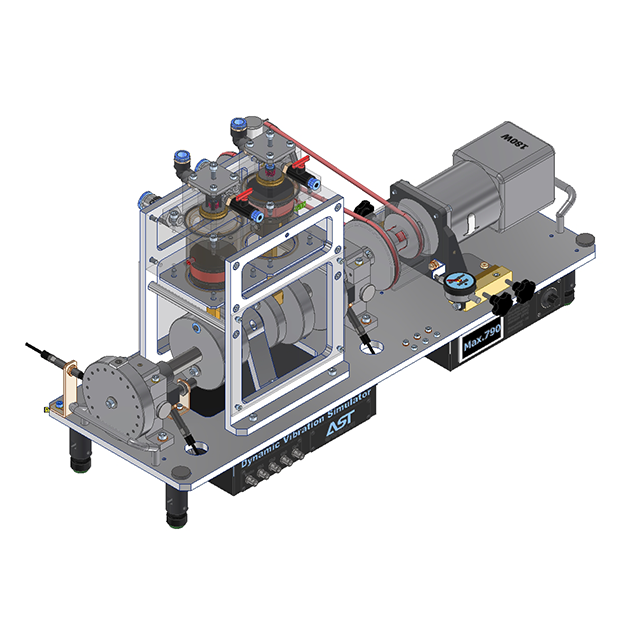

  • 왕복동 압축기 진단 시뮬레이터 / 진동 분석 교육장비

    Reciprocating Compressor Diagnostics Simulator (AST-RCDS)
    · 결함 구현
    - 맥동 진동 (Pulsation Vibration)
    - 비틀림진동(Torsional Vibration)
    · 로딩/언로딩 제어 장치
    · 밸브에 의한 부하 제어
    · 벨트 구동 / 슬립 문제 (입력 : 1,700rpm / 출력 : 최대 676rpm)
    · O-RING을 이용한 자유로운 로터 동적 진동 효과
    · 회전속도 : 1700RPM or 1800RPM
    · 사이즈 : 434W x 785L x 437H (mm)
    · RPM 표시
    · 변위센서 장착 지그
    · RPM 센서 장착 지그
    · 안전커버

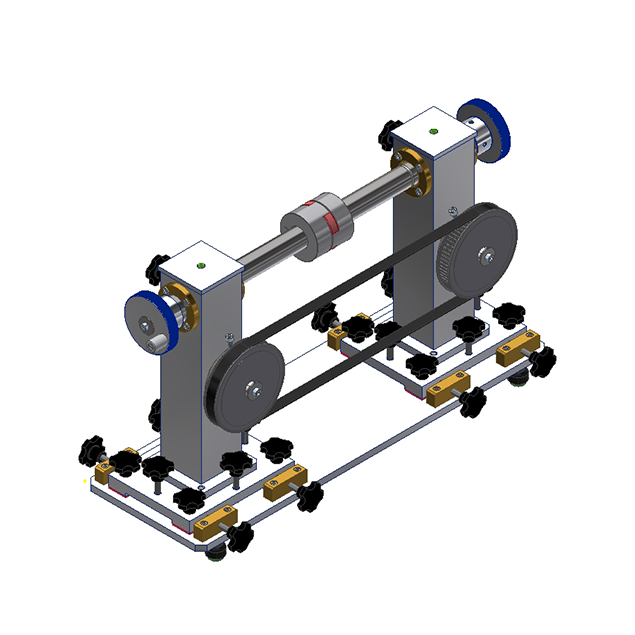

  • 얼라이먼트 시뮬레이터 / 얼라이먼트 작업 교육장비

    Combination Belt & Shaft Alignment Simulator (AST-SAS)
    · 결함 구현
    - 축 정렬 불량 (Misalignment)
    - 풀리 정렬 불량 (Pulley alignment)
    · 사이즈 : 200W x 600L x 360H (mm)
    · 무게 15Kg
    · 다중조정
    · 심 삽입 및 조정
    · 정렬 및 풀리 샤프트 브레이크용 리턴 볼
    · 심 플레이트
